Specificații tehnice
| Cod produs | DN | Dash | Dimensiune | Diametru interior | Diametru exterior | Presiune lucru | Presiune spargere | Rază minimă îndoire | Greutate | Fiting standard 1 | Fiting standard 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| H01056006 | 6 | -4 | 1/4″ | 10.2 mm / 0.40″ | 12.0 mm / 0.47″ | 210 bar / 3040 psi | 840 bar / 12180 psi | 50 mm / 1.97″ | 185 g/m / 0.12 lb/ft | MF+M03300-04 | OPF-04 |
| H01056008 | 8 | -5 | 5/16″ | 11.5 mm / 0.45″ | 13.6 mm / 0.54″ | 210 bar / 3040 psi | 840 bar / 12180 psi | 55 mm / 2.17″ | 215 g/m / 0.14 lb/ft | MF+M03300-05 | OPF-05 |
| H01056A10 | 10 | -6 | 3/8″ | 14.4 mm / 0.57″ | 16.2 mm / 0.64″ | 210 bar / 3040 psi | 840 bar / 12180 psi | 65 mm / 2.56″ | 305 g/m / 0.20 lb/ft | MF+M03400-06 | OPF-06 |
| H01056A12 | 12 | -8 | 1/2″ | 17.9 mm / 0.70″ | 19.7 mm / 0.78″ | 210 bar / 3040 psi | 840 bar / 12180 psi | 90 mm / 3.54″ | 420 g/m / 0.28 lb/ft | MF+M03400-08 | OPF-08 |
Caracteristici principale
- Presiune de lucru isobarică
- Construcție compactă pentru spații restrânse
- Furtun fără halogeni (Halogen-Free)
- Flexibilitate ridicată și montaj facil
Aplicații
- Linii hidraulice de medie presiune
- Instalații cu spațiu limitat
- Sisteme hidraulice industriale și mobile
Compatibilitate fluide
- Uleiuri minerale
- Uleiuri vegetale și pe bază de rapiță
- Uleiuri pe bază de glicol și poliglicol
- Esteri sintetici
- Emulsii apoase și apă

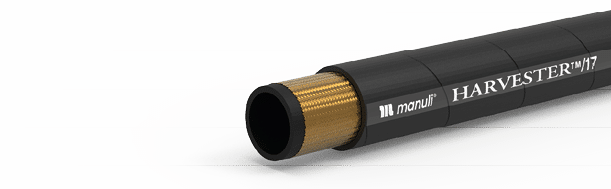

Construcție
- Tub interior: cauciuc sintetic rezistent la ulei
- Inserție: o împletitură din oțel de înaltă rezistență
- Exterior: cauciuc sintetic rezistent la intemperii
Temperatură de lucru
-40°C până la +100°C
Standarde și certificări
- SAE 100 R17
- ISO 11237 R17
- CU-TR Approved
- LR Approved
